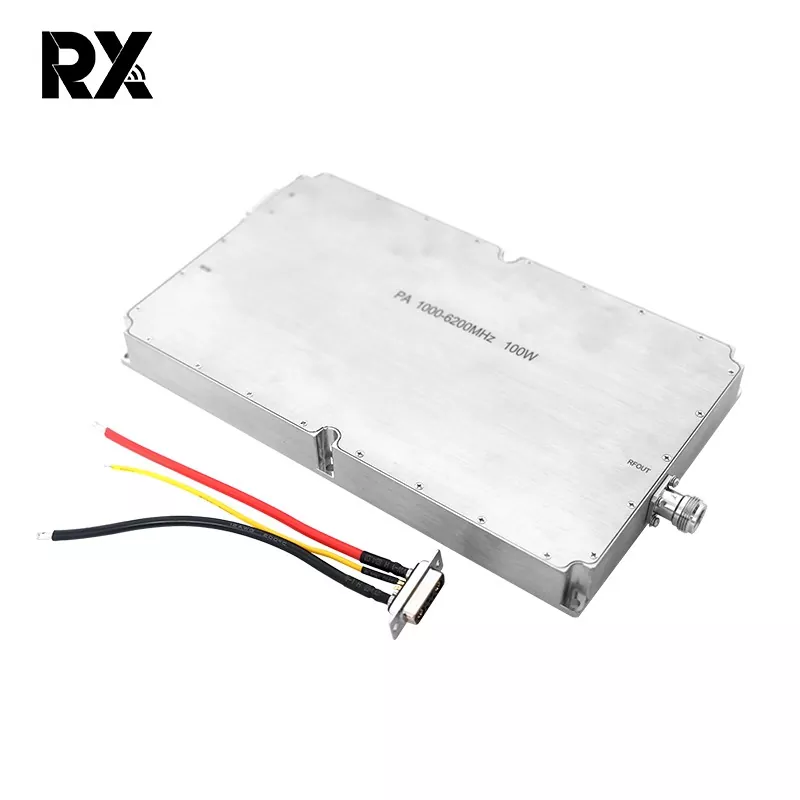

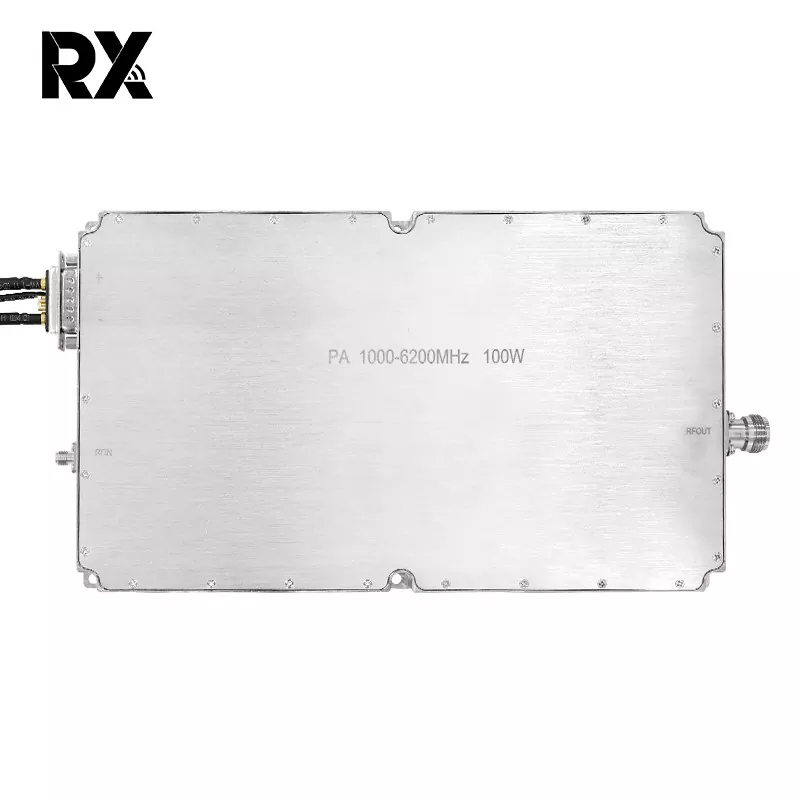

Modul širokopásmového vysokofrekvenčného výkonového zosilňovača 1000-6000MHz 100W

Tento 1000-6000MHz 100W modul širokopásmového RF výkonového zosilňovača je vysoko výkonný 100W širokopásmový modul výkonového zosilňovača pracujúci v širokom frekvenčnom rozsahu 1000 MHz až 6000 MHz. Je navrhnutý s pokročilými mikrovlnnými obvodmi a vysokokvalitnými polovodičovými komponentmi a je navrhnutý pre profesionálne aplikácie, ktoré vyžadujú výnimočný výkon, šírku pásma a stabilitu. Je široko používaný v kritických oblastiach, ako je moderná komunikačná infraštruktúra, radarové detekčné systémy a obrana dronov (FPV protiopatrenia), pričom slúži ako základná súčasť na zlepšenie pokrytia signálom, rozšírenie dosahu systému a zlepšenie schopností proti rušeniu.

Odoslať dopyt

Popis produktu

Nie	Popis	Symbol	Min	Typ		Max	Jednotka	Poznámka
1.	Prevádzková frekvencia	BW	1000			6200	MHz
2.	Vstupný výkon	Pin		2			dBm
3.	Výstupný výkon CW	Psat	50.5	51		52.5	dBm	Nepretržitá vlna
4.	Prírastok energie	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Nárast energie Plochosť	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Strata návratnosti vstupu	S11		-15			dB
7.	Prevádzkové napätie	Vdc	28	28		32	V
8.	Aktuálna spotreba	A		17		21.5	A	@ Výkon = 110 ~ 180 W
9.	Vstup RF konektora		SMA, žena

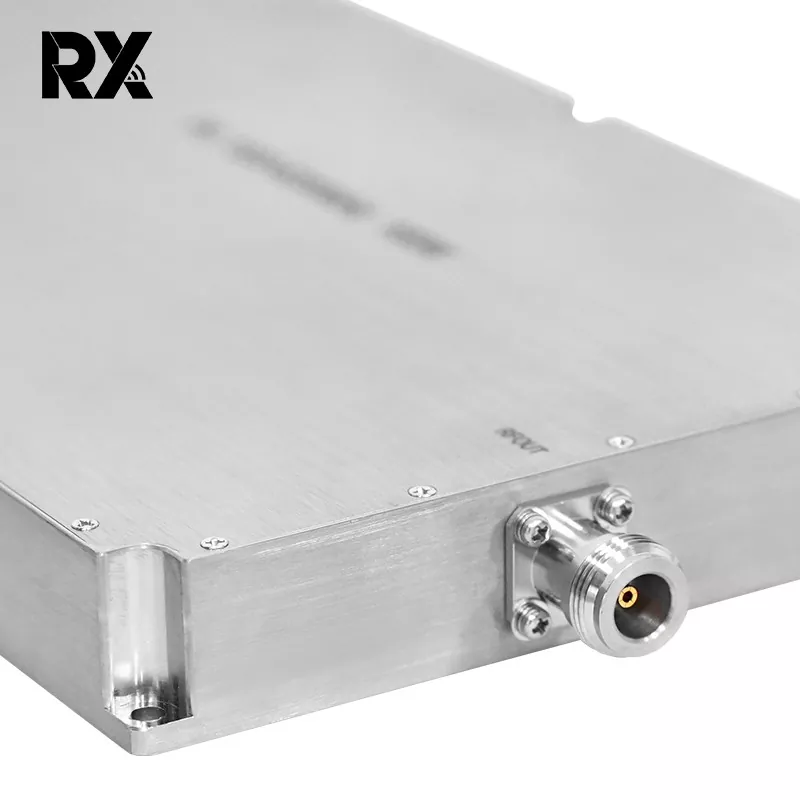

10.	Výstup RF konektora		N, žena
11.	Hmotnosť			1.9		2	kg
12.	Dĺžka * šírka * výška		25015025			mm
13.	Maximálny vstupný výkon	PinMax	≤10			dBm
14.	Definícia rozhrania (7W2 žena)	VDD	A1		28 V DC
		GND	A2		Ground
		Nadprúdová ochrana	2		Normálna prevádzka: 0V Nadprúdová ochrana:+5V			Nadprúdová ochrana @ 25A
		Ochrana proti prehriatiu	2		Normálna prevádzka: 0V Ochrana proti prehriatiu: +5V			Nadmerná teplota
		Povoliť	3		5V~Vdd:ON 0V:VYP			ochrana @ 100 ℃
		GND	4		Ground
		štátu	5		Normálna prevádzka: 0V Stav ochrany: + 5 V
	Celkový rozmer	Poznámka: 1、 Celkové rozmery sú len orientačné; 2、 Veľkosť je možné primerane zväčšiť alebo zmenšiť podľa požiadaviek zákazníka； 3、 Polohy vstupného rozhrania, výstupného rozhrania a rozhrania napájacieho zdroja je možné meniť podľa skutočných potrieb zákazníkov；

Ako skutočne širokopásmové riešenie, základná hodnota 1000-6000 MHz 100 W širokopásmového vysokofrekvenčného výkonového zosilňovača spočíva v jeho vynikajúcej frekvenčnej prispôsobivosti a robustnom výkonovom výstupe. Namiesto toho, aby bol optimalizovaný pre jednu pevnú frekvenciu, poskytuje stabilný a spoľahlivý výkon zosilnenia v celej špecifikovanej šírke pásma. Vďaka tomu je ideálnou voľbou pre viacpásmové systémy, aplikácie s preskakovaním frekvencie a scenáre testovania výskumu a vývoja. Podporujeme tiež prispôsobenie frekvenčného pásma na mieru špecifickým požiadavkám zákazníka, pričom ponúkame flexibilné technické prispôsobenie.

Stručne povedané, tento 100W širokopásmový modul výkonového zosilňovača vyniká svojimi štyrmi kľúčovými funkciami – širokou šírkou pásma, vysokým výkonom, vysokou spoľahlivosťou a prispôsobiteľnosťou – a poskytuje výkonné, flexibilné a stabilné riešenie zosilnenia základného výkonu pre komplexné a profesionálne RF aplikácie.
