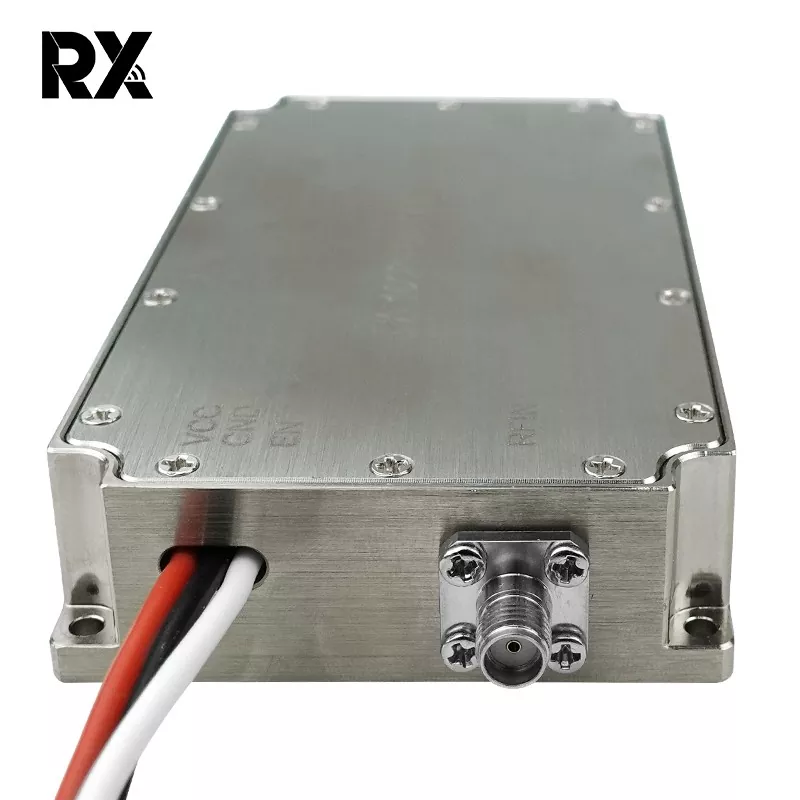

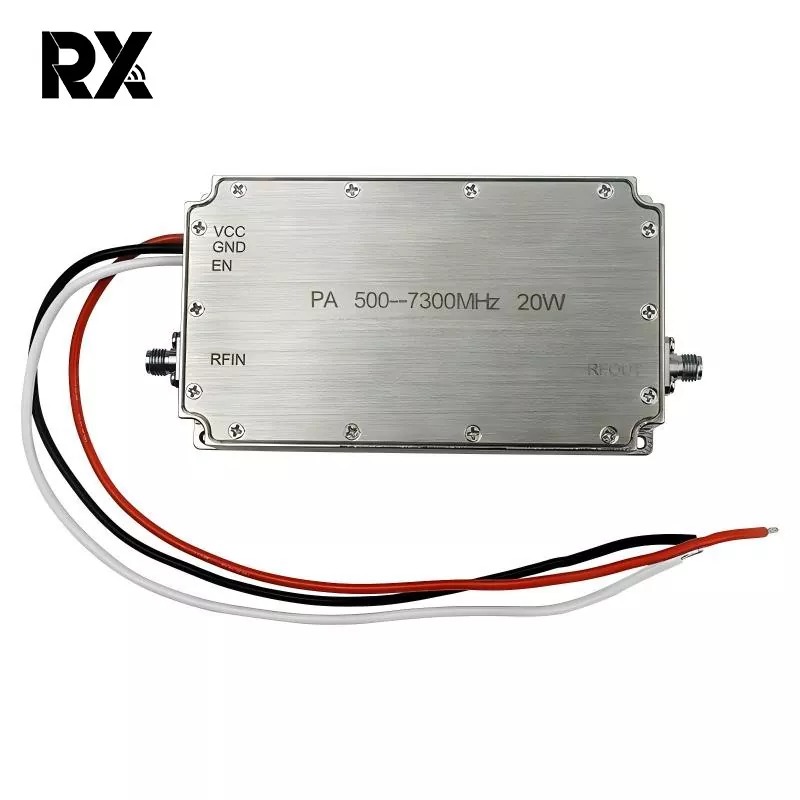

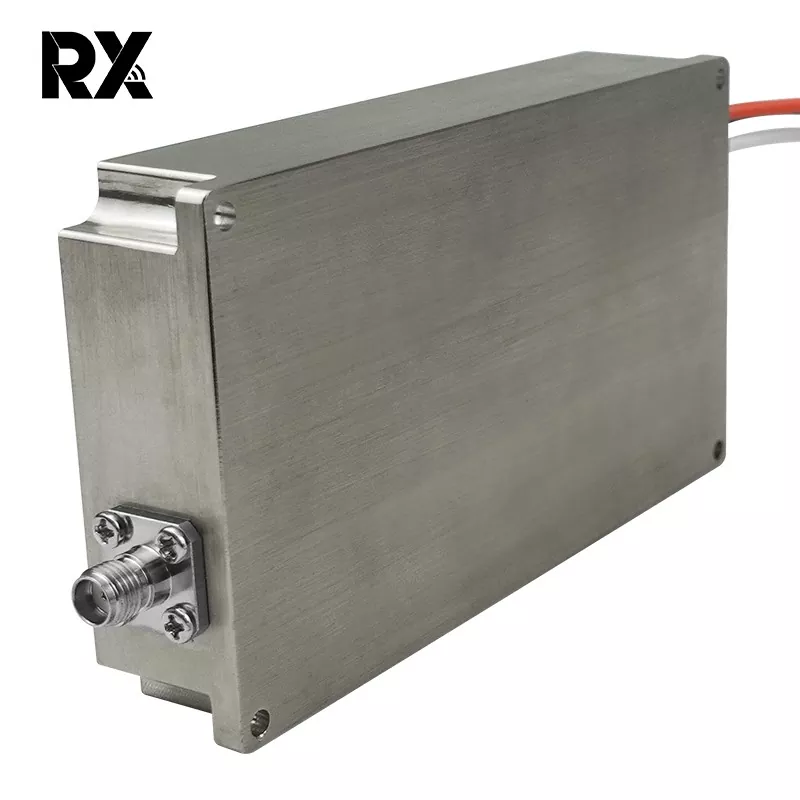

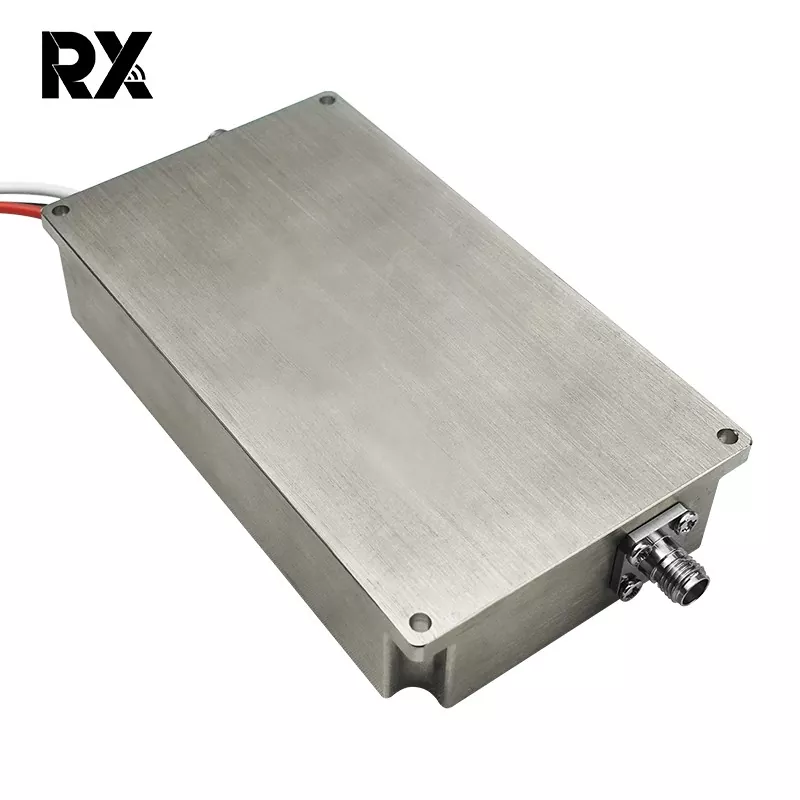

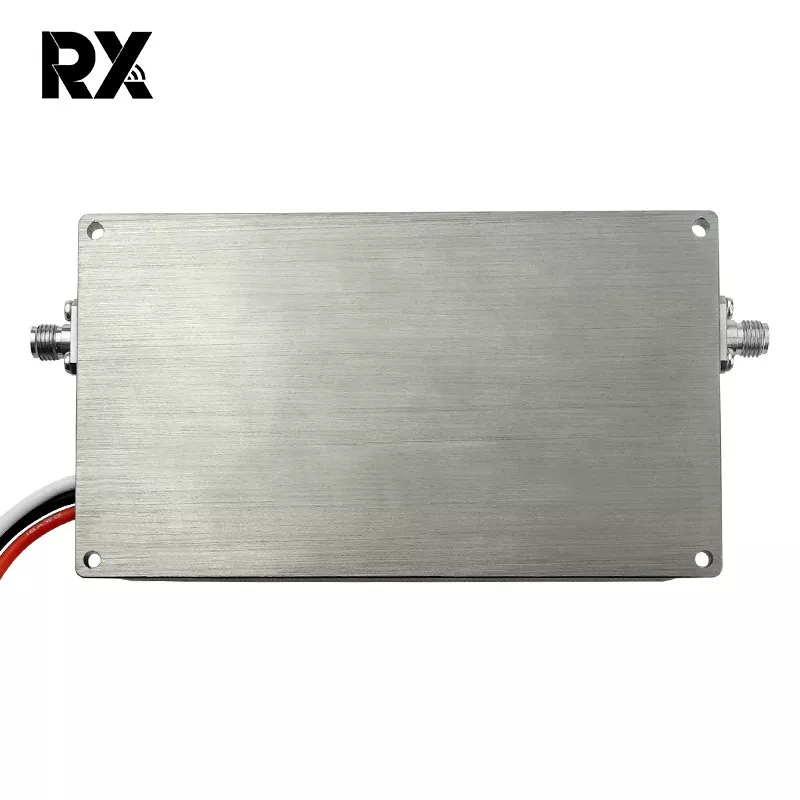

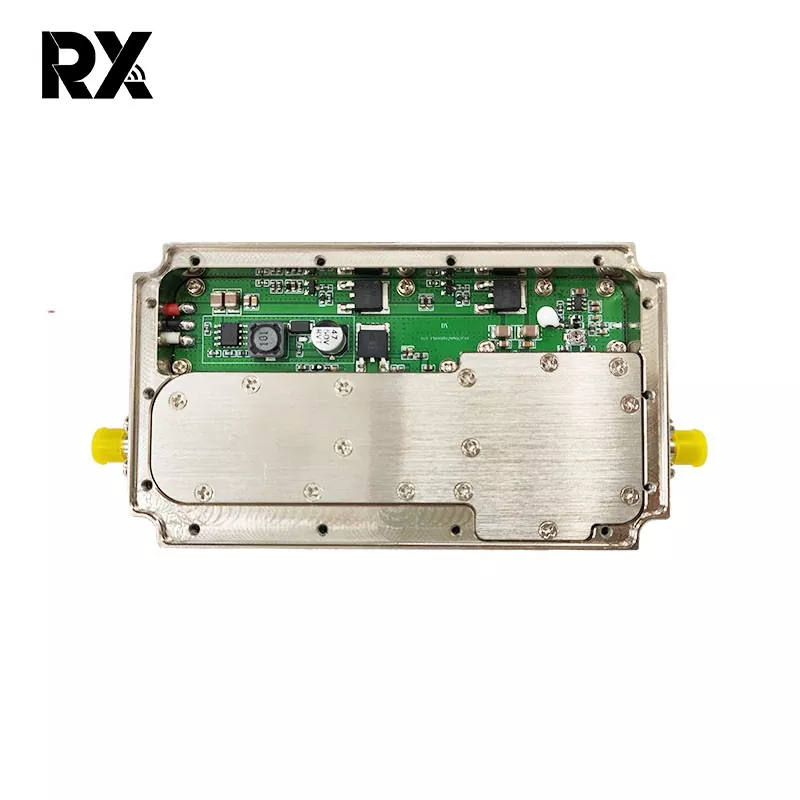

20W 500-7300MHz ultraširokopásmový výkonový zosilňovač

Toto je 20W 500-7300MHz ultraširokopásmový výkonový zosilňovač bez zdroja signálu. Zohráva kľúčovú úlohu v energetickom dispečingu a ochrane vedenia v rámci systému. Aj keď neposkytuje zisk sám o sebe, dokáže presne zoslabiť, prispôsobiť alebo izolovať vysokovýkonné signály až do 20 W v rámci ultraširokej šírky pásma 500 MHz – 7,3 GHz.

Odoslať dopyt

Popis produktu

Hlavné výhody:

Tento 20W čip výkonového zosilňovača 500-7300 MHz pokrýva 500-7300 MHz a súčasne pokrýva L, S, C a časť X pásiem, čo umožňuje viacnásobné použitie v jednom čipe. To znižuje počet komponentov frekvenčného rozdeľovača, čím sa zmenšuje veľkosť a šetria sa náklady. Uľahčuje prepínanie medzi interferenčnými pásmami, čím eliminuje potrebu externých zdrojov signálu a antén. Jediný širokopásmový čip dokáže zvládnuť rušenie od nízkych frekvencií, konvenčných pásiem, až po vysoké frekvencie.

Hlavná funkcia:

V širokopásmovom prepojení s vysielačom a prijímačom zálohuje 20W pohonný výkon prekračujúci limit predchádzajúceho stupňa na úroveň, ktorú zvládne nasledujúci čip, čím zabraňuje komprimovaniu alebo vyhoreniu následného LNA/mixéra. Odoláva okamžitému výkonu ≥ 20 W. Keď dôjde k odrazovému výkonu v dôsledku nesúladu antény alebo prerušeného obvodu v nasledujúcom stupni, tento 20W výkonový zosilňovač s frekvenciou 500-7300 MHz absorbuje/zoslabuje odrazenú energiu, aby chránil výkonové tranzistory v predchádzajúcej fáze.

Tento výkonový zosilňovač, vložený medzi dva stupne výkonového zosilňovača, môže znížiť stratu spätného toku o 3-6 dB, znížiť odrazy medzi jednotlivými stupňami, potlačiť vlastnú osciláciu a zlepšiť izoláciu medzi jednotlivými stupňami.

Špecifikácia 20W 500-7300 MHz ultraširokopásmového výkonového zosilňovača（TC=25℃）

Nie	Popis	Symbol	Min	Typ		Max	Jednotka	Poznámka
1.	Prevádzková frekvencia	BW	500			7300	MHz
2.	Vstupný výkon	Pin		0			dBm
3.	Výstupný výkon CW	Psat	42.5	43		44	dBm	Nepretržitá vlna
4.	Prírastok energie	Gp		43			dBm	@ Pin=0 dBm
5.	Nárast energie Plochosť	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Strata návratnosti vstupu	S11		-15			dB
7.	Prevádzkové napätie	Vdc	24	30		36	V
8.	Aktuálna spotreba	A		2		3	A	@ Výkon = 10~15W
9.	Vstup RF konektora		SMA, žena
10.	Výstup RF konektora		SMA, žena
11.	Hmotnosť			0.278		0.3	kg
12.	Dĺžka * šírka * výška		1056020			mm
13.	Maximálny vstupný výkon	PinMax	≤10			dBm
14.	Definícia rozhrania	VDD	A1		24Vdc
		GND	A2		Ground
		Povoliť	1		5V~Vdd:ON 0V:VYP
	Celkový rozmer	Poznámka: 1、 Celkové rozmery sú len orientačné; 2、 Veľkosť je možné primerane zväčšiť alebo zmenšiť podľa požiadaviek zákazníka； 3、 Polohy vstupného rozhrania, výstupného rozhrania a rozhrania napájacieho zdroja je možné meniť podľa skutočných potrieb zákazníkov；
	Celkový rozmer

Výkonové krivky (skutočne namerané vzorky, 25 °C, 28 V)

Frekvencia	vstup	24V			30V			36V
(MHz)	(dBm)	Pout (dBm)	ja (A)	η (%)	Pout (dBm)	ja (A)	η (%)	Pout (dBm)	ja (A)	η (%)
500	0	39.8	1.37	29,04 %	41.39	1.58	29,06 %	42.6	1.74	34,86 %
600	0	40.9	1.3	39,43 %	42.65	1.52	40,37 %	43.95	1.78	46,50 %
700	0	40.99	1.33	39,35 %	42.89	1.55	41,84 %	44.1	1.85	46,31 %
800	0	41.3	1.4	40,15 %	43.23	1.62	43,29 %	44.7	1.79	54,96 %
900	0	41.4	1.5	38,34 %	43.35	1.71	42,16 %	44.85	1.91	53,31 %
1000	0	41.4	1.52	37,84 %	43.38	1.74	41,72 %	44.87	1.94	52,73 %
1100	0	41.8	1.62	38,93 %	43.67	1.84	42,18 %	45	2.02	52,18 %
1200	0	41.88	171	0,38 %	43.6	1.92	39,77 %	44.75	2.07	48,07 %
1300	0	41.8	1.75	36,04 %	43.52	1.98	37,86 %	44.66	2.136	45,63 %
1400	0	41.76	1.69	36,97 %	43.43	1.9	38,65 %	44.63	2.059	47,01 %
1500	0	41.65	1.66	36,70 %	43.23	1.85	37,91 %	44.31	1.97	45,65 %
1600	0	42	1.71	38,62 %	43.61	1.92	39,86 %	44.6	2.038	47,17 %
1700	0	41.88	1.73	37,13 %	43.45	1.95	37,83 %	44.4	2.06	44,57 %
1800	0	41.75	1.73	36,04 %	43.34	1.98	36,33 %	44.33	2.1	43,02 %
1900	0	42	1.74	37,95 %	43.57	1.95	38,89 %	44.6	2.1	45,78 %
2000	0	42.3	1.81	39,09 %	43.96	2.06	40,27 %	44.89	2.26	45,47 %
2100	0	42.4	1.83	39,57 %	44	2.11	39,68 %	44.93	2.33	44,52 %
2200	0	42.3	1.78	39,75 %	43.84	2	40,35 %	44.82	2.24	45,15 %
2300	0	42.4	1.88	38,52 %	43.96	2.02	41,07 %	44.88	2.22	46,19 %
2400	0	42.4	2	36,20 %	44	2.16	38,76 %	44.69	2.39	41,07 %
2500	0	42.4	2.12	34,15 %	43.9	2.38	34,38 %	44.56	2.7	35,28 %
2600	0	42.2	2.15	32,16 %	43.6	2.39	31,95 %	44.1	3	28,56 %
2700	0	42.3	2.15	32,91 %	43.94	2.72	30,36 %	44.7	3.16	31,13 %
2800	0	42.2	2.04	33,90 %	43.96	2.55	32,53 %	44.83	2.96	34,24 %
2900	0	41.9	1.99	32,43 %	43.71	2.39	32,77 %	44.68	2.7	36,27 %
3000	0	42.2	1.94	35,64 %	43.97	2.25	36,96 %	45.11	2.46	43,95 %
3100	0	41.85	1.97	32,38 %	43.66	2.17	35,68 %	44.68	2.29	42,76 %
3200	0	41.95	2	32,64 %	43.7	2.3	33,97 %	44.81	2.24	45,04 %
3300	0	41.88	2.15	29,88 %	43.58	2.38	31,94 %	44.66	2.2	44,31 %
3400	0	41.74	2.18	28,53 %	43.54	2.42	31,12 %	44.64	2.3	42,18 %
3500	0	41.42	2	28,89 %	43.28	2.43	29,19 %	44.34	2.44	37,11 %
3600	0	41.22	2	27,59 %	43.17	2.44	28,35 %	44.31	2.52	35,68 %
3700	0	40.92	2	25,75 %	42.88	2.34	27,65 %	44	2.62	31,96 %
3800	0	40.79	2.17	23,03 %	42.51	2.43	24,45 %	43.63	2.52	30,51 %
3900	0	41.15	2.15	25,26 %	42.8	2.43	26,14 %	43.84	2.52	32,02 %
4000	0	41.58	2.09	28,68 %	43.1	2.41	28,24 %	44.11	2.59	33,16 %
4100	0	41.72	2.04	30,35 %	43.52	2.39	31,37 %	44.1	2.59	33,08 %
4200	0	41.8	1.88	33,55 %	43.22	2.22	31,52 %	44.1	2.57	33,34 %
4300	0	42.13	1.92	35,44 %	43.59	2.21	34,47 %	44.4	2.58	35,58 %
4400	0	41.87	1.97	32,53 %	43.38	2.2	33,00 %	44.26	2.45	36,28 %
4500	0	41.73	2	31,03 %	43.31	2.19	32,62 %	44.2	2.47	35,50 %
4600	0	40.96	2	25,99 %	42.77	2.18	28,93 %	43.73	2.48	31,73 %
4700	0	40.49	2.01	23,21 %	42.3	2.1	26,96 %	43.35	2.43	29,67 %
4800	0	41.18	1.98	27,61 %	42.9	2.14	30,37 %	44.1	2.36	36,31 %
4900	0	40.46	2	23,16 %	42.23	2.15	25,91 %	43.4	2.22	32,85 %
5000	0	40.91	2	25,69 %	42.6	2.13	28,48 %	43.83	2.25	35,78 %
5100	0	40.64	2.14	22,56 %	42.3	2.25	25,16 %	43.52	2.23	33,62 %
5200	0	40.78	2.25	22,16 %	42.44	2.42	24,16 %	43.63	2.35	32,72 %
5300	0	40.91	2.21	23,25 %	42.52	2.41	24,71 %	43.65	2.52	30,65 %
5400	0	40.92	2.32	22,20 %	42.57	2.54	23,72 %	43.64	2.52	30,58 %
5500	0	41.28	2.32	24,12 %	42.91	2.53	25,75 %	43.87	2.64	30,78 %
5600	0	41.31	2.32	24,28 %	43	2.52	26,39 %	44.04	2.62	32,25 %
5700	0	41.51	2.34	25,21 %	43.28	2.55	27,82 %	44.27	2.64	33,75 %
5800	0	41.62	2.35	25,75 %	43.3	2.57	27,73 %	44.26	2.67	33,29 %
5900	0	41.13	2.32	23,30 %	42.9	2.49	26,10 %	43.92	2.58	31,86 %
6000	0	41.27	2.33	23,96 %	43	2.5	26,60 %	43.03	2.57	26,06 %
6100	0	41.11	2.35	22,89 %	42.78	2.51	25,19 %	43.75	2.58	30,64 %
6200	0	40.64	2.28	21,18 %	42.23	2.45	22,74 %	43.14	2.49	27,59 %
6300	0	41.15	2.24	24,24 %	42.71	2.41	25,81 %	43.54	2.46	30,62 %
6400	0	41.06	2.2	24,17 %	42.71	2.38	26,14 %	43.33	2.46	29,17 %
6500	0	40.67	2.18	22,30 %	42.27	2.34	24,02 %	43.11	2.43	28,07 %
6600	0	40.67	2.2	22,10 %	42.29	2.37	23,83 %	43.17	2.49	27,78 %
6700	0	40.62	2.18	22,05 %	42.33	2.35	24,26 %	43.19	2.49	27,90 %
6800	0	40.95	2.2	23,57 %	42.47	2.37	24,84 %	43.36	2.521	28,66 %
6900	0	40.66	2.15	22,56 %	42.28	2.35	23,98 %	43.18	2.53	27,40 %
7000	0	41.28	2.12	26,39 %	42.91	2.34	27,84 %	43.75	2.51	31,49 %
7100	0	40.73	2.04	24,16 %	42.34	2.27	25,17 %	43.42	2.45	29,90 %
7200	0	41.15	1.98	27,42 %	42.85	2.52	25,50 %	43.92	2.39	34,39 %
7300	0	41	1.88	27,90 %	42.74	2.12	29,55 %	43.68	2.31	33,67 %
