7-pásmová kombinovaná PCB anténa s vysokým ziskom

7pásmová kombinovaná PCB anténa s vysokým ziskom je inovatívna anténa, ktorá kombinuje pokročilú technológiu s vynikajúcim výkonom RX. Integruje sedem rôznych komunikačných pásiem na jednej doske PCB, čím sa realizuje efektívna viacpásmová komunikácia a s charakteristikami vysokého zisku môže poskytnúť stabilnú a výkonnú podporu signálu pre rôzne zariadenia bezdrôtovej komunikácie.

Odoslať dopyt

Popis produktu

Výrobný proces 7-pásmovej kombinovanej PCB antény s vysokým ziskom je po prísnom testovaní kvality a overovaní relatívne vyspelý, s vysokou spoľahlivosťou a stabilitou. V rôznych zložitých podmienkach prostredia, ako je vysoká teplota, nízka teplota, vlhkosť atď., môže udržiavať dobrý pracovný výkon, aby sa zabezpečila kontinuita a stabilita komunikácie.

Okrem toho môže 7pásmová kombinovaná PCB anténa s vysokým ziskom podporovať sedem rôznych komunikačných frekvenčných pásiem so širokým pokrytím, vrátane, ale nie výlučne, bežne používaných frekvenčných pásiem mobilnej komunikácie (napr. 2G, 3G, 4G, 5G), ako aj časti IoT a frekvenčné pásma súkromnej siete.

7-pásmová kombinovaná PCB anténa s vysokým ziskom špecifikácie

Výkonnostný parameter
Typ	Frekvencia (Prispôsobené)	Získať	VSWR	Horizontálne Šírka lúča	Vertikálne Šírka lúča

433 MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900 MHz	803-930 MHz	5 dBi		72-88°	57-74°
1,2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900 MHz	17 dBi		35-45º	27-38º

Pomer dopredu a dozadu		≥18 dB
Vstupná impedancia		50Ω
Maximálny vstup		50 W
Typ vstupného konektora		086 kábel 7ks*SMS-J

Mechanický parameter

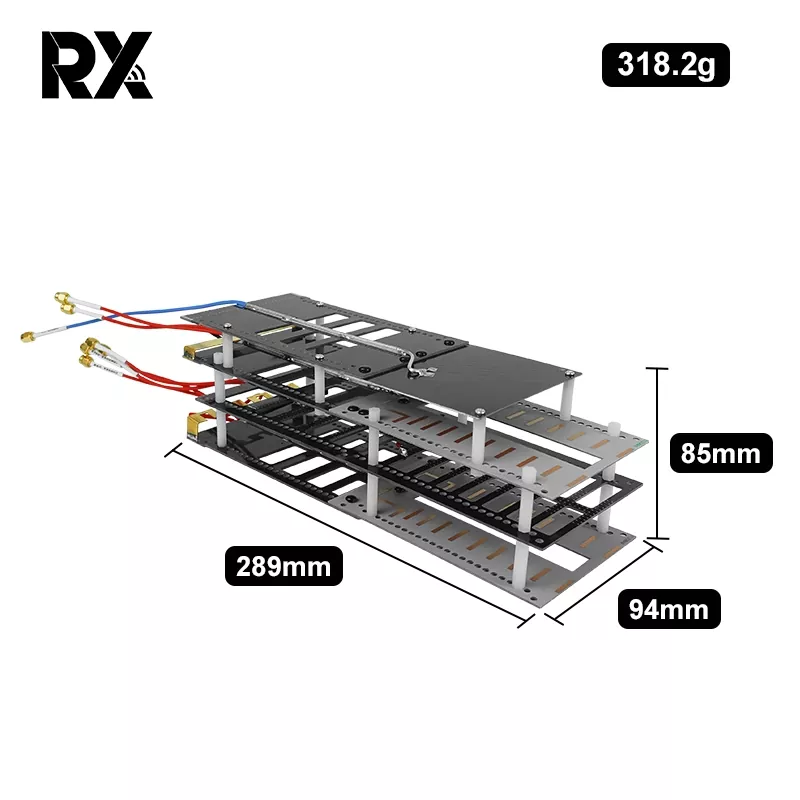

Rozmer (DŠV)		284 * 97,5 * 60 mm
Hmotnosť antény (kg)		0,35 kg
Pracovná vlhkosť (％)		10 % – 95 %
Farba povrchu		Čierna a šedá farba
Pracovná teplota (ºC)		-40-65º
