Ako bude zariadenie na rušenie RF signálu fungovať?

Rušičky rádiofrekvenčného (RF) signálu fungujú tak, že vysielajú silné RF signály v rovnakom frekvenčnom pásme ako cieľový signál, čím rušia normálnu komunikáciu a prevádzku cieľového signálu.

1. Generovanie signálu

(1) Výber frekvencie: Rušičky sú navrhnuté tak, aby fungovali v špecifickom frekvenčnom rozsahu. Ak sa napríklad použije na rušenie signálov mobilných telefónov, vyberie frekvenčné pásma používané mobilnými sieťami, ako je GSM (900 MHz a 1800 MHz v niektorých regiónoch), CDMA alebo rôzne frekvenčné pásma používané sieťami 3G, 4G a 5G. Pre rušenie Wi-Fi sa zameria na frekvenčné pásma 2,4 GHz a 5 GHz.

(2) Obvod generovania signálu: Vo vnútri zariadenia je obvod generovania signálu, ktorý sa používa na generovanie RF signálu. Tento obvod zvyčajne obsahuje komponenty ako oscilátor (na generovanie základnej frekvencie) a zosilňovač (na zvýšenie výkonu generovaného signálu). Generovaný signál sa potom upraví tak, aby mal vhodné charakteristiky.

2. Zosilnenie výkonu

(1) Zvýšenie sily signálu: Po vygenerovaní RF signálu zvyčajne prechádza cez výkonový zosilňovač. Výkonový zosilňovač zvyšuje výkon signálu na úroveň, ktorá môže účinne rušiť cieľový signál. Napríklad výstupný výkon typickej rušičky RF signálu sa môže pohybovať od niekoľkých wattov do desiatok wattov, v závislosti od aplikácie a požadovaného rozsahu rušenia. Vyšší výstupný výkon umožňuje rušiacemu signálu pokryť väčšiu oblasť a účinnejšie potlačiť legitímne signály.

(2) Použitie vysokovýkonných komponentov: Stupeň výkonového zosilňovača zvyčajne používa komponenty, ako sú tranzistory LDMOS (laterálne rozptýlený kovový oxidový polovodič) alebo iné vysokovýkonné polovodičové zariadenia. Tieto komponenty sú schopné spracovať veľké množstvo elektrickej energie a premieňať vstupný výkon na vysokovýkonný RF výstup.

3. Prenos

(1) Rozmiestnenie antény: Zosilnený RF signál sa potom prenáša do vzduchu cez anténu. Anténa je dôležitou súčasťou rušiaceho zariadenia, pretože môže vyžarovať signál všetkými smermi (všesmerová anténa) alebo určitým smerom (smerová anténa, pomocou ktorej je možné zamerať konkrétnu oblasť alebo zdroj signálu). Typ použitej antény závisí od scenára aplikácie a požadovaného dosahu pokrytia.

(2) Šírenie signálu: Po odvysielaní rušiaceho signálu sa šíri vzduchom vo forme elektromagnetických vĺn. Šíri sa rýchlosťou svetla a šíri sa v určitom rozsahu. Keď dosiahne prijímacie zariadenie (napríklad mobilný telefón, Wi-Fi router, dron atď.), ruší normálny signál, ktorý sa tieto zariadenia pokúšajú prijímať.

4. Interferenčné mechanizmy

(1) Prekročenie legitímneho signálu: Rušivý signál je navrhnutý tak, aby bol dostatočne silný na to, aby prekonal slabý prichádzajúci signál zo zdroja signálu (ako je mobilná základňová stanica alebo prístupový bod Wi-Fi) na konci prijímacieho zariadenia. Keď anténa prijímacieho zariadenia prijme legitímny signál aj rušivý signál, silný rušivý signál spôsobí presýtenie alebo preťaženie predných obvodov prijímača (ako je nízkošumový zosilňovač). To spôsobí, že prijímač nie je schopný správne zosilniť a spracovať legitímny signál, čo vedie k prerušeniu alebo strate spojenia.

(2) Generovanie šumu a skreslenia: Rušivý signál okrem prekročenia legitímneho výkonu signálu tiež vnáša šum a skreslenie do obvodov prijímača. Náhodná alebo chaotická povaha rušivého signálu narúša normálnu prevádzku demodulačného procesu prijímača, čo sťažuje zariadeniu extrahovať zmysluplné informácie z legitímneho signálu.

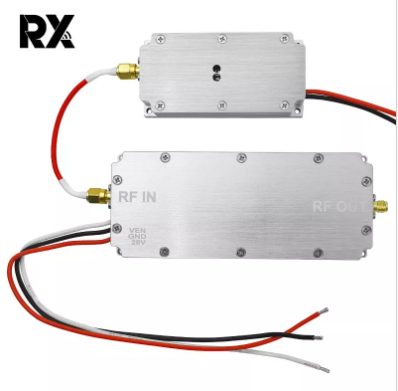

30W RF modul výkonového zosilňovača

Stručne povedané, rušičky RF signálu generujú, zosilňujú a vysielajú silné RF signály v rámci cieľového frekvenčného pásma, čím narúšajú normálnu prevádzku zariadení, ktoré sa pri komunikácii spoliehajú na tieto frekvencie, čím efektívne rušia ich signály. Stojí za zmienku, že v mnohých regiónoch je používanie rušičiek RF signálu obmedzené zákonom, pretože môžu rušiť legitímne komunikačné služby.
