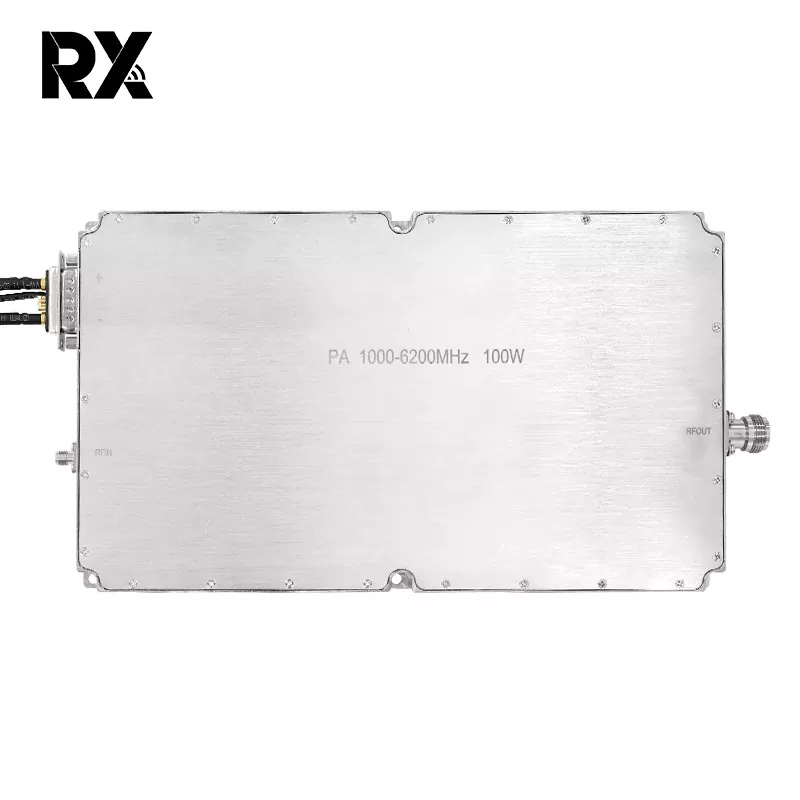

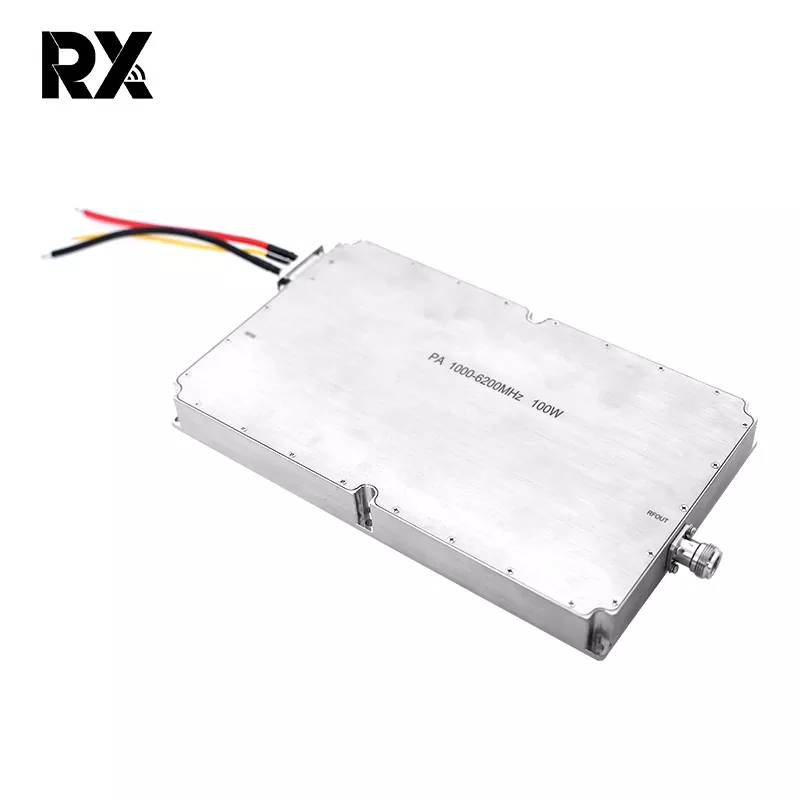

Ultra širokopásmový 1000-6000 MHz vysokovýkonný 100 W výkonový zosilňovač

Ultra-Wideband 1000-6000MHz vysokovýkonný 100W výkonový zosilňovač je RF modul. Jeden modul môže pokryť 1–6 GHz, čím sa eliminuje potreba tradičných viacpásmových spínacích obvodov, čo výrazne znižuje veľkosť a zložitosť systému. Vhodné pre scenáre zahŕňajúce frekvenčnú agilitu, preskakovanie frekvencie alebo širokopásmové rušenie.

Odoslať dopyt

Popis produktu

Ultra širokopásmový 1000-6000 MHz vysokovýkonný 100 W výkonový zosilňovač

Tento modul využíva technológiu GaN, ktorá dosahuje o 30 % nižší odvod tepla ako LDMOS pri ekvivalentnom výkone 100 W, pričom dosahuje skutočne vysoký výkon a nízky odvod tepla, čím sa predlžuje životnosť modulu. Okrem toho sme do dosky plošných spojov pridali teplotnú ochranu, ochranu pred záťažou, ochranu proti prepätiu a ochranu proti preťaženiu, čím sme eliminovali potrebu externých ochranných funkcií a výrazne zvýšili prevádzkovú efektivitu.

Na rozdiel od konvenčných úzkopásmových frekvencií si ultraširokopásmové (1000-6000 MHz) vyžadujú vyššie technické štandardy a štandardy kvality komponentov, aby sa dosiahli jeho ultraširokopásmové, vysokovýkonné a spoľahlivé charakteristiky. Ultra-Wideband 1000-6000MHz 100W výkonový zosilňovač preukázal vynikajúci výkon v modernej viacpásmovej komunikácii, testovaní EMC, elektronickom boji a protidronových systémoch.

Špecifikácia 1000-6200MHz100W výkonového zosilňovača（TC=25℃）

Nie	Popis	Symbol	Min	Typ		Max	Jednotka	Poznámka
1.	Prevádzková frekvencia	BW	1000			6200	MHz
2.	Vstupný výkon	Pin		2			dBm
3.	Výstupný výkon CW	Psat	50.5	51		52.5	dBm	Nepretržitá vlna
4.	Prírastok energie	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Nárast energie Plochosť	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Strata návratnosti vstupu	S11		-15			dB
7.	Prevádzkové napätie	Vdc	28	28		32	V
8.	Aktuálna spotreba	A		17		21.5	A	@ Výkon = 110 ~ 180 W
9.	Vstup RF konektora		SMA, žena

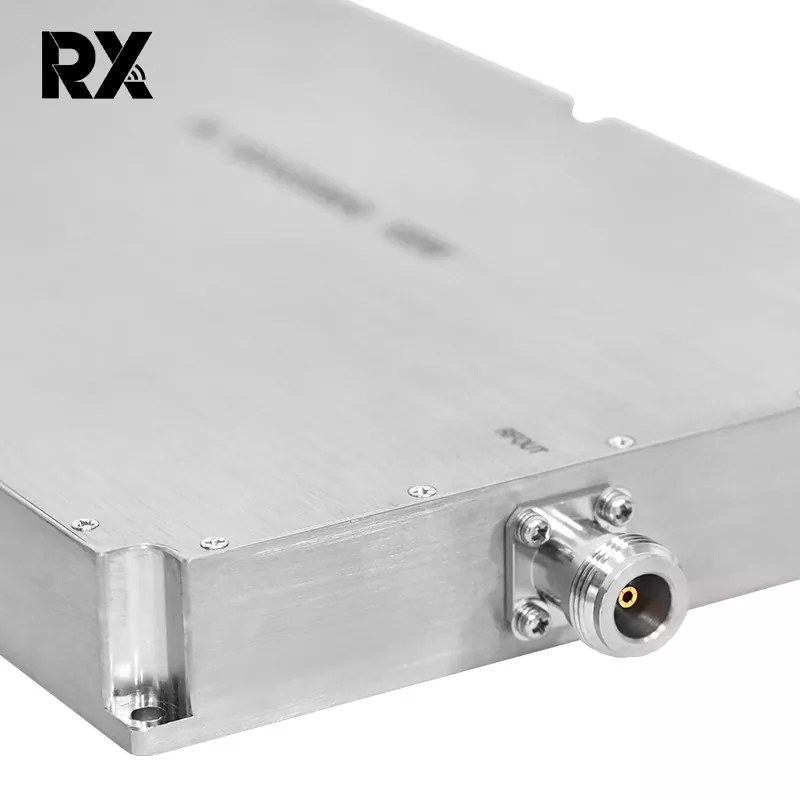

10.	Výstup RF konektora		N, žena
11.	Hmotnosť			1.9		2	kg
12.	Dĺžka * šírka * výška		25015025			mm
13.	Maximálny vstupný výkon	PinMax	≤10			dBm

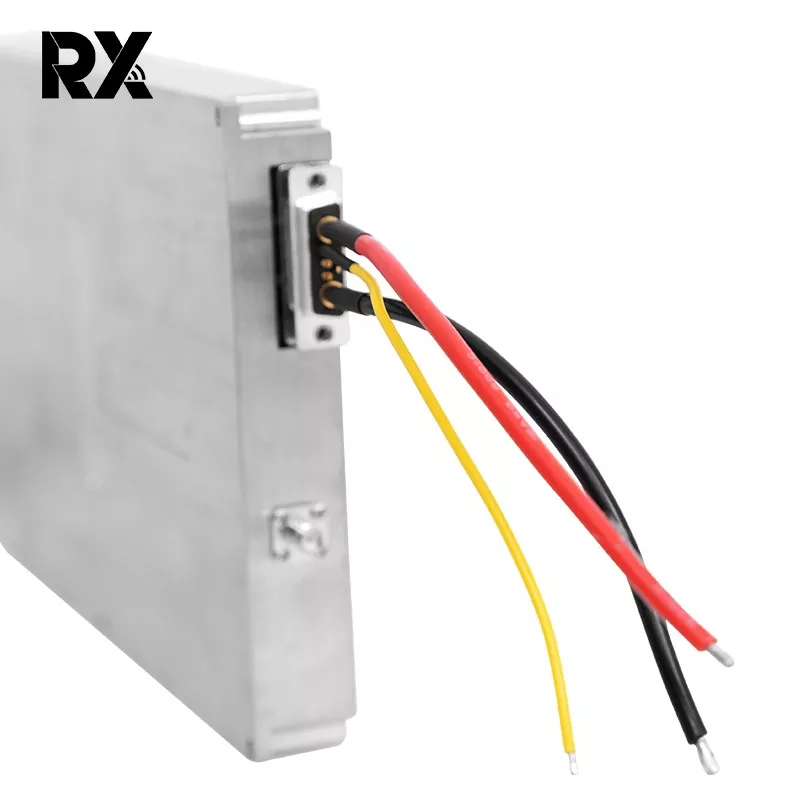

14.	Definícia rozhrania (7W2 žena)	VDD	A1		28 V DC
		GND	A2		Ground
		Nadprúdová ochrana	2		Normálna prevádzka: 0V Nadprúdová ochrana:+5V			Nadprúdová ochrana @ 25A
		Ochrana proti prehriatiu	2		Normálna prevádzka: 0V Ochrana proti prehriatiu: +5V			Nadmerná teplota
		Povoliť	3		5V~Vdd:ON 0V:VYP			ochrana @ 100 ℃
		GND	4		Ground
		štátu	5		Normálna prevádzka: 0V Stav ochrany: + 5 V
