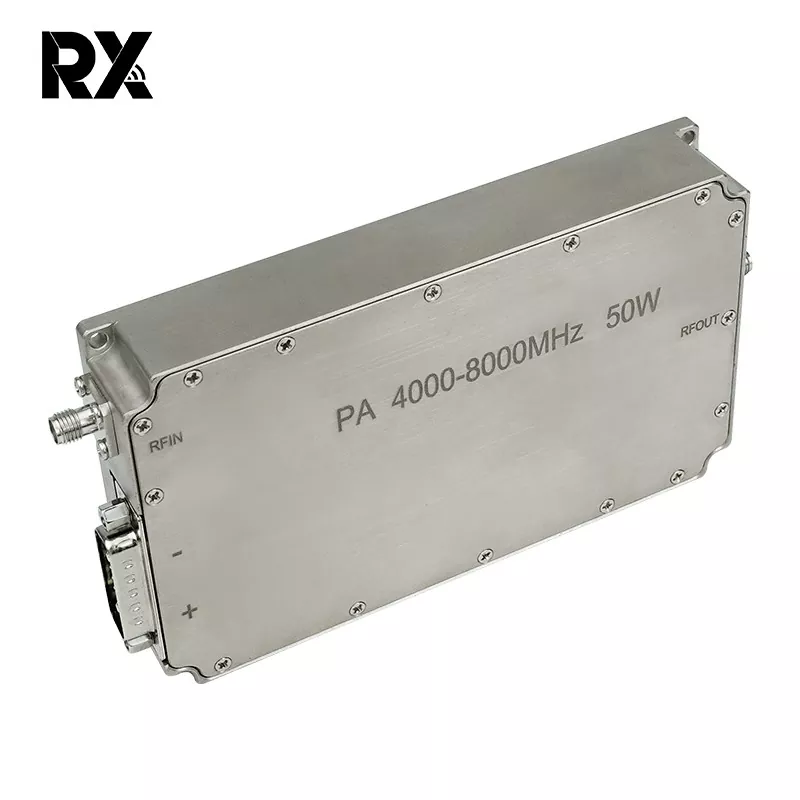

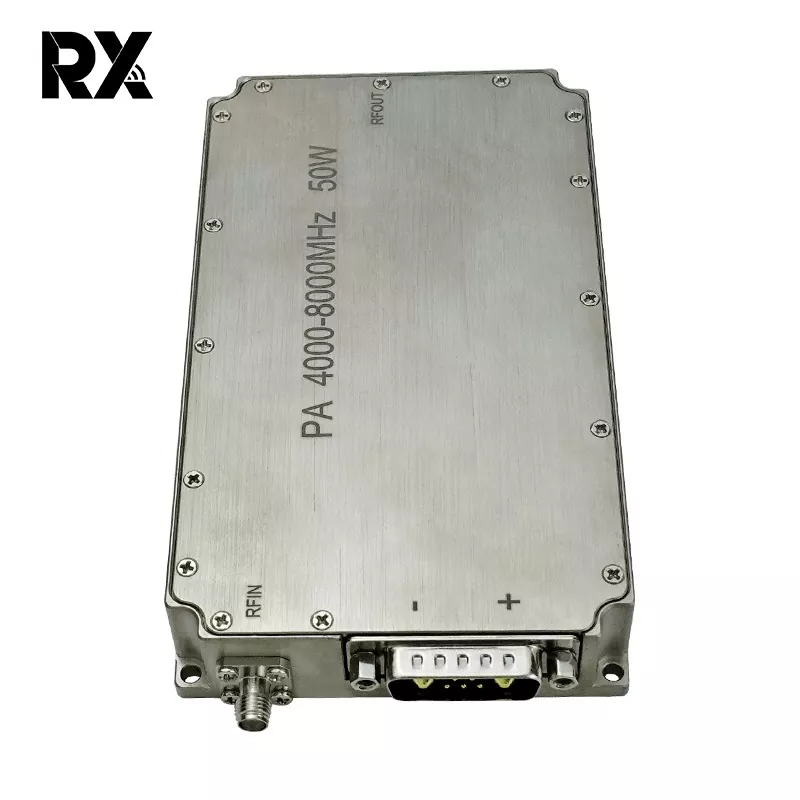

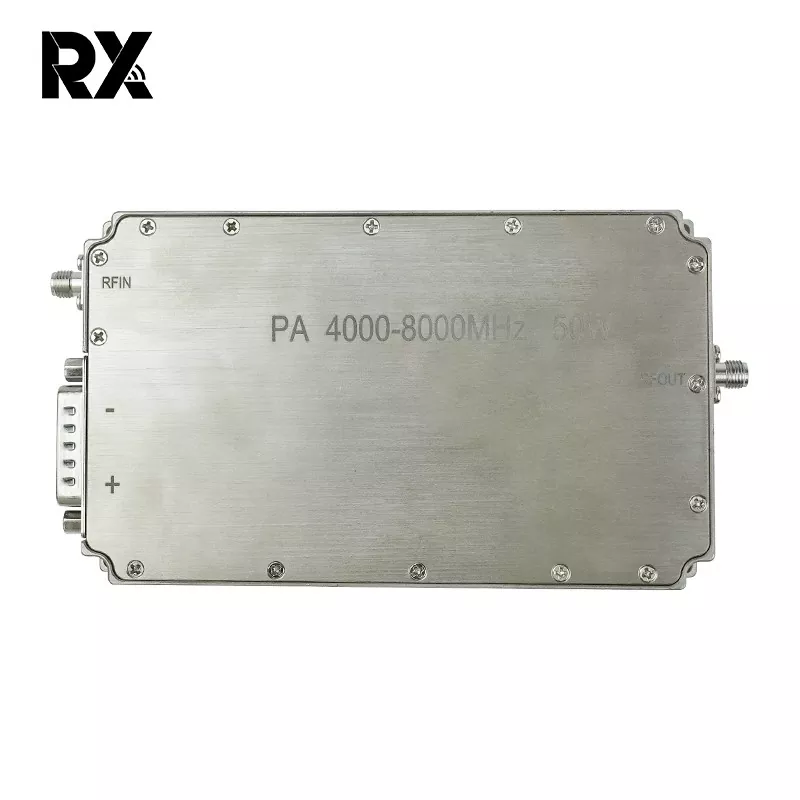

Ultra-širokopásmový C-Band 4-8 GHz 50W vysokofrekvenčný výkonový zosilňovač

Tento 50W širokopásmový výkonový zosilňovač je vysokovýkonný RF modul navrhnutý pre aplikácie vyžadujúce robustný výstupný výkon vo frekvenčnom rozsahu 4GHz až 8GHz. Využitím pokročilej technológie GaN (Gallium Nitride) poskytuje vysokú hustotu výkonu, vynikajúcu účinnosť a spoľahlivú linearitu v širokej okamžitej šírke pásma. Zosilňovač je navrhnutý pre stabilitu, odolnosť a konzistentný výkon v náročných prostrediach.

Odoslať dopyt

Popis produktu

Kľúčové vlastnosti

Výkon širokopásmového pripojenia: Bezproblémová prevádzka v celom spektre 4 GHz až 8 GHz (pásmo C) bez potreby prepínania pásma.

Vysoký výstupný výkon: Poskytuje typický saturovaný výstupný výkon minimálne 50 wattov (47 dBm) v celom pásme.

Vysoký zisk: Vyznačuje sa typickým malým ziskom signálu 50 dB (minimálne), čo zaisťuje efektívne zosilnenie signálu zo zdrojov s nízkou spotrebou energie.

Vynikajúca plochosť zosilnenia: Zachováva vynikajúcu plochosť zosilnenia typicky ±1,5 dB v celom frekvenčnom rozsahu pre jednotný výkon.

Vysoká účinnosť: Zahŕňa vysoko účinný dizajn, ktorý zvyčajne dosahuje 30% pridanú účinnosť (PAE), znižuje tepelné zaťaženie a spotrebu jednosmerného prúdu.

Robustný lineárny výkon: Ponúka vysoký 1dB kompresný bod (OP1dB) typicky > 47dBm, podporuje lineárne aj nasýtené zosilnenie pre rôzne modulačné schémy.

Integrovaná ochrana a kontrola: Obsahuje komplexné bezpečnostné funkcie: ochrana proti spätnému napätiu, vypnutie pri nadmernej teplote a ochrana proti preťaženiu výstupu / VSWR. Štandardné analógové rozhranie pre kontrolu odchýlky, aktiváciu/deaktiváciu (TTL) a monitorovanie stavu.

Thermal Management: Navrhnuté s účinným systémom chladenia základnej dosky na zabezpečenie spoľahlivej prevádzky pri plnom zaťažení. Rozsah teplôt prevádzkovej skrine: -40°C až +85°C.

Odolná konštrukcia: Umiestnené v robustnom, hermeticky uzavretom kovovom obale pre vynikajúce tienenie a odolnosť voči životnému prostrediu, vhodné pre vojenské, letecké a priemyselné aplikácie.

Nie	Popis	Symbol	Min	Typ	Max	Jednotka	Poznámka
1.	Prevádzková frekvencia	BW	4000		8000	MHz
2.	Vstupný výkon	Pin		0		dBm
3.	Výstupný výkon CW	Psat	47	48.5	49.5	dBm	Nepretržitá vlna
4.	Prírastok energie	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Nárast energie Plochosť	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Malý Gain signálu	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Plochosť malého zosilnenia signálu	△G		±2		dB	@ Pin=-5dBm
8.	Strata návratnosti vstupu	S11		-15		dB
9.	Prevádzkové napätie	Vdc	28	28	32	V
10.	Aktuálna spotreba	A		6	8	A	@ Výkon = 50~90W
11.	Pracovná teplota		-40 ℃ ~ + 50 ℃
12.	Vstup RF konektora		SMA, žena
13.	Výstup RF konektora		SMA, žena
14.	Hmotnosť			0.439	0.50	kg
15.	Dĺžka * šírka * výška		1348022			mm
16.	Vstupný výkon	PinMax	-5		5	dBm

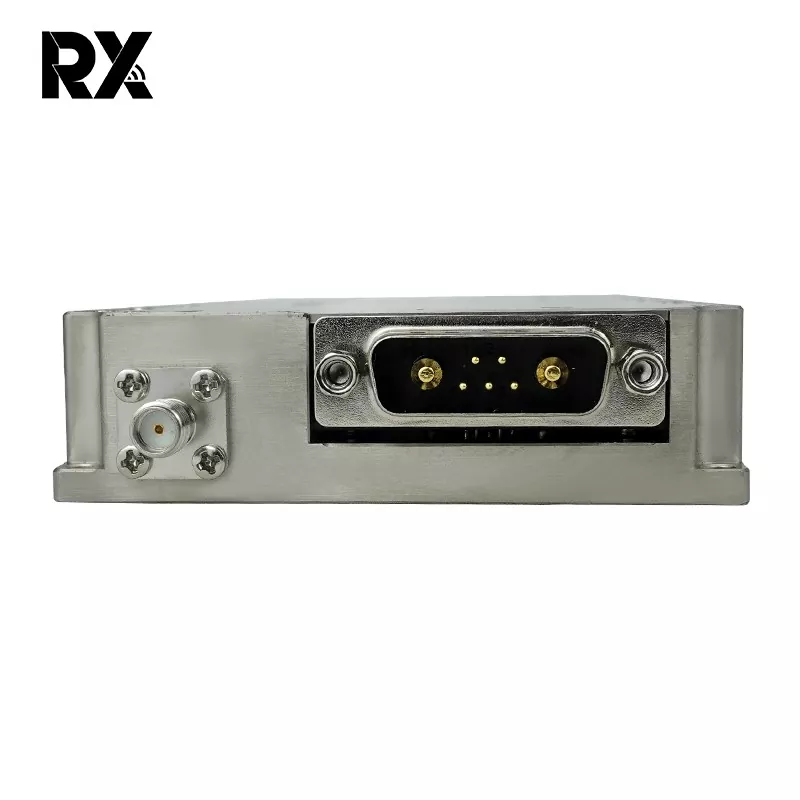

17.	Definícia rozhrania (7W2 žena)	VDD	A1	Ground
		GND	A2	28 V DC
		Current Sense	1	Analógové napätie vo vzťahu k prúdu modulu @ 100 mV/A
		Temp Sense	2	Analógové napätie vo vzťahu k teplote modulu @ 10 mV/℃
		Povoliť	3	Povoliť zosilňovač			Povolenie zosilňovača: TTL Logic High（3,3V） (Vnútorne vytiahnuté-nízke)
		GND	4	Ground
	Celkový rozmer	Poznámka: 1、 Celkové rozmery sú len orientačné; 2、 Veľkosť je možné primerane zväčšiť alebo zmenšiť podľa požiadaviek zákazníka； 3、 Polohy vstupného rozhrania, výstupného rozhrania a rozhrania napájacieho zdroja je možné meniť podľa skutočných potrieb zákazníkov；
